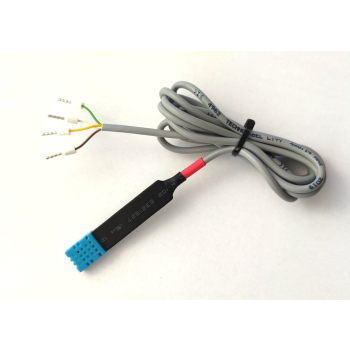

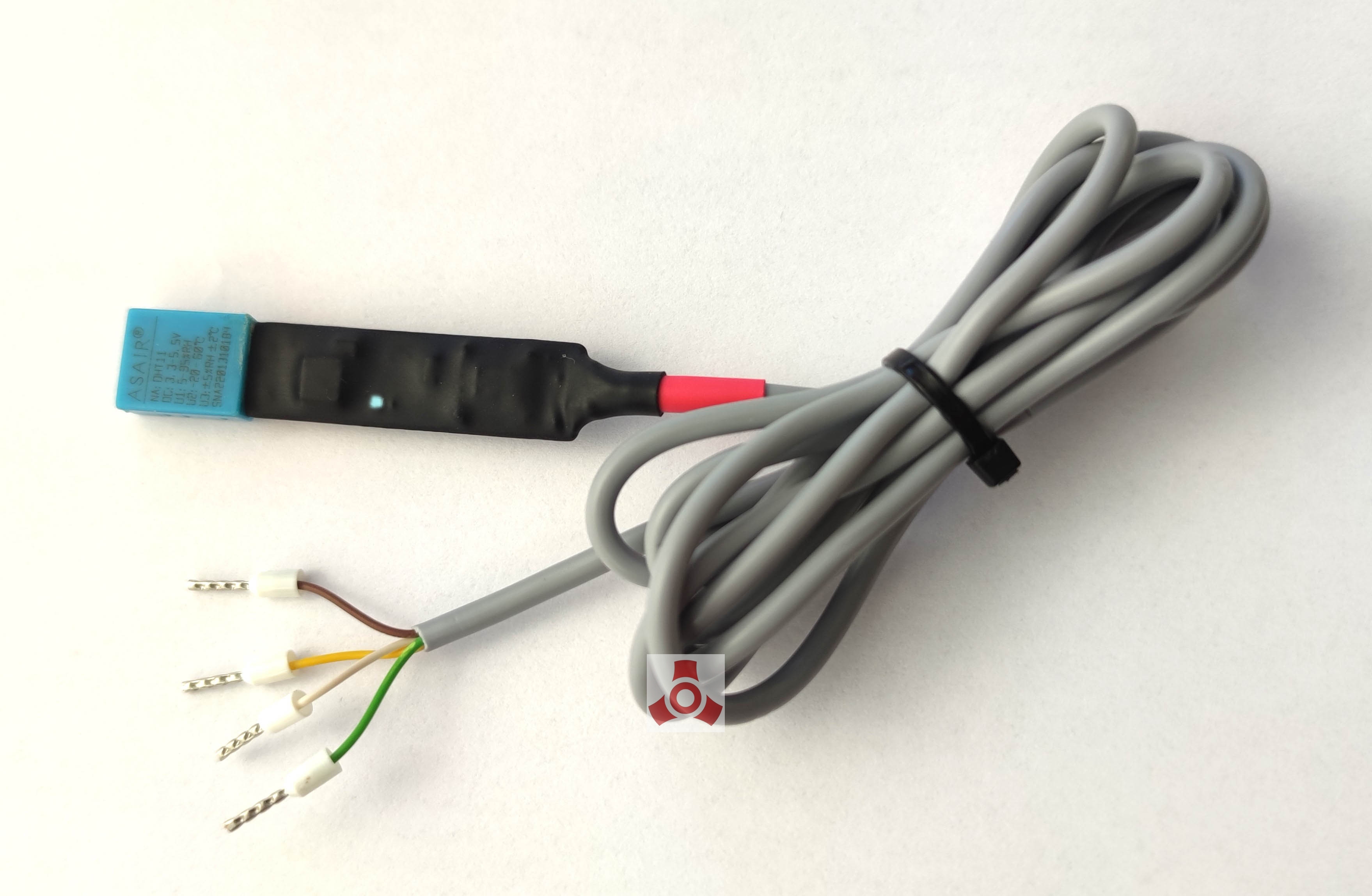

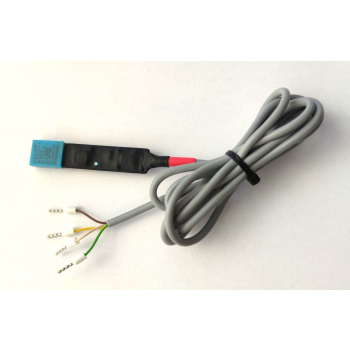

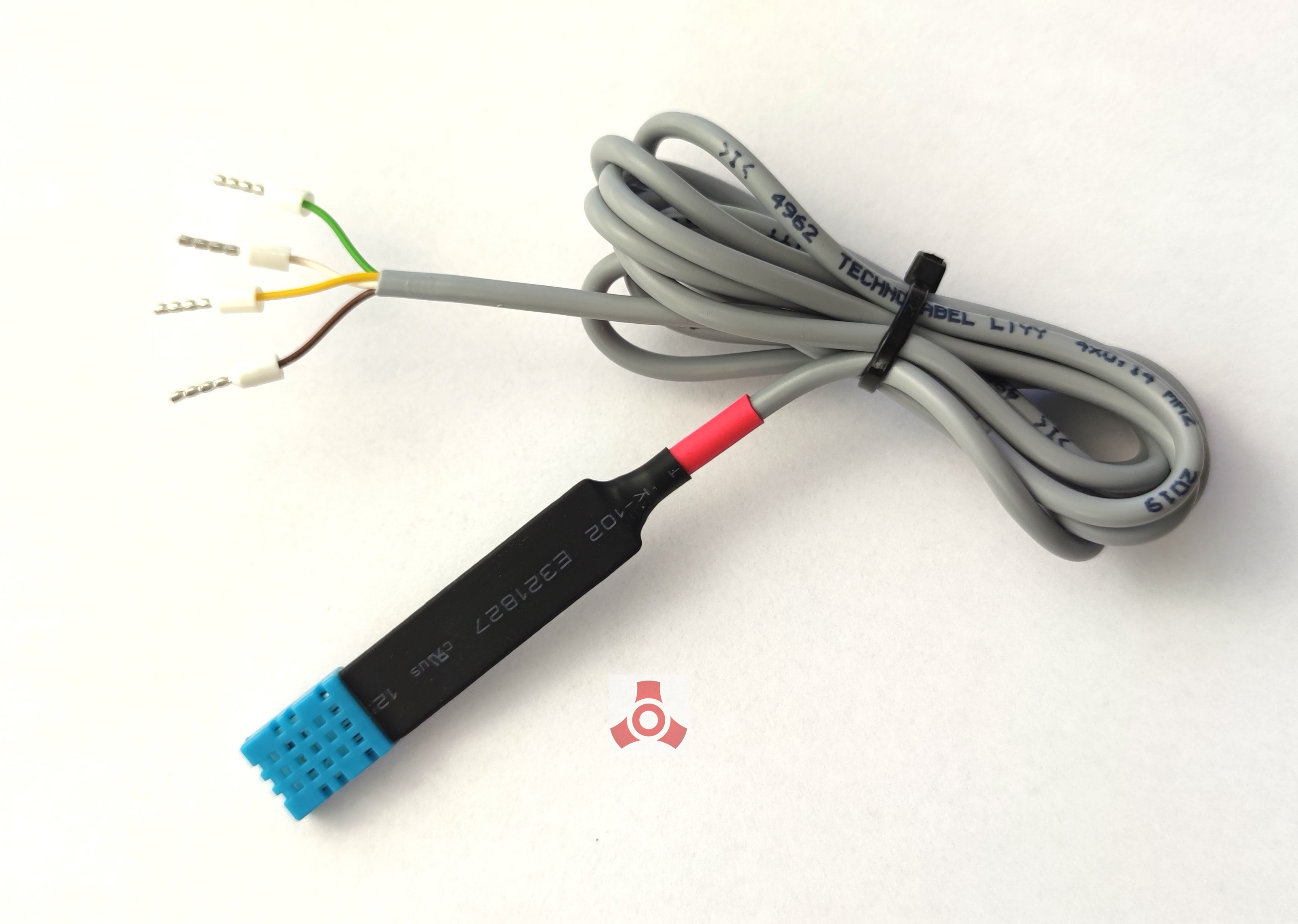

Czujnik wilgotności 5...95 %RH - V1Czujnik wilgotności 5...95 %RH - V1Czujnik wilgotności 5...95 %RH - V1
Czujnik wilgotności 5...95 %RH - V1
Czujnik wilgotności 5...95 %RH - V1
Czujnik wilgotności 5...95 %RH - V1

Czujnik wilgotności 5...95 %RH - V1

Dostępność: Na zamówienie

Czas wysyłki: 48 godzin

Koszt wysyłki: od 15,99 zł

Numer katalogowy: H-SENSOR-V1

Kod producenta: H-SENSOR-V1

Stan magazynowy: 2 szt.

Stan produktu: Nowy

Gwarancja: Ogólny wzór Karty Gwarancyjnej Produktów

Cena brutto: 149,00 zł

Cena netto: 121,14 zł

Cena katalogowa: 149,00 zł

Oszczędzasz: 0,00 zł

Przed zakupem produktu wybierz wymagane opcje.
Ilość: szt.
Dodaj do koszyka

dodaj do schowka

  • Opis produktu
  • Recenzje produktu (0)

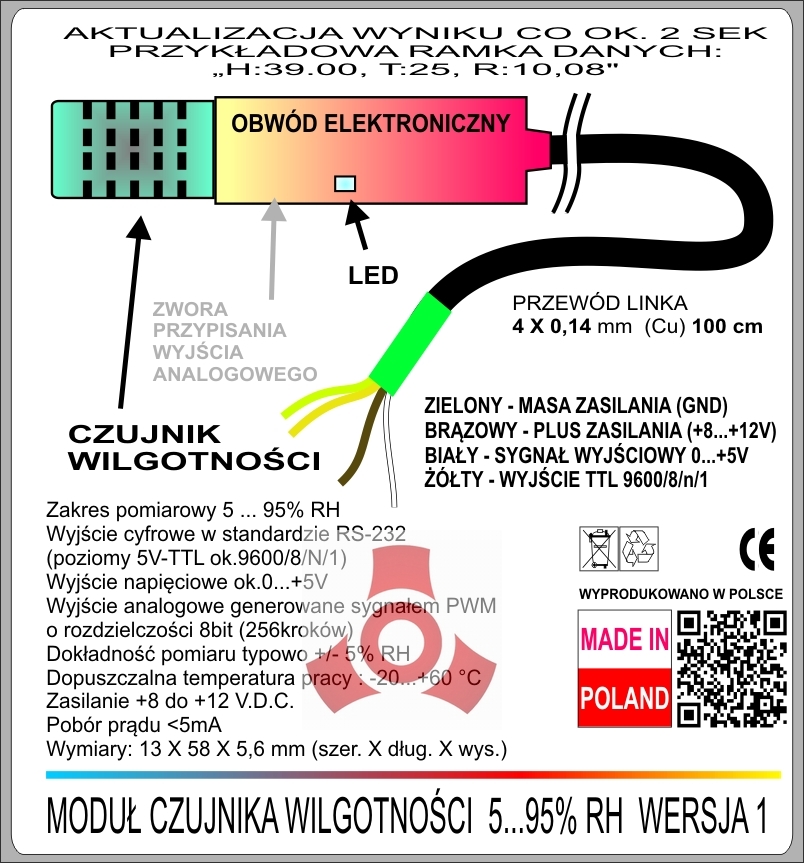

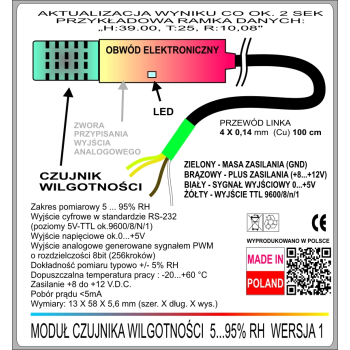

Mikroprocesorowy czujnik wilgotności względnej pracujący w zakresie  5...95% RH z dwoma wyjściami : cyfrowym TTL 9600 bit/s oraz napięciowym wyjściem analogowym 0...+5V. Wersja 1 O.E.M. (moduł do wbudowania).



Cechy urządzenia:


  • Zakres pomiarowy 5 ... 95% RH
  • Wyjście cyfrowe w standardzie transmisji szeregowej RS-232 (poziomy 5V-TTL 9600/8/N)*
  • Wyjście napięciowe (analogowe) w standardzie 0...5V , cyfrowo generowany PWM 8-bit
  • Dokładność pomiaru typowo +/- 5% RH
  • Dokładność pomiaru temperatury typowo : +/- 2 °C
  • Wyliczanie punktu rosy (Tdp) w zakresie -50...+50 °C
  • Pomiar temperatury w zakresie: -20...+60 °C
  • Układ elektroniczny pokrywany lakierem uretanowym
  • Zasilanie 8 do 12 V.D.C.
  • Pobór prądu <5mA
  • Niski szum sygnału : ok. 50mV (p-p)
  • Długość przewodów : 100 cm (linka Cu 4X0,12mm2)
  • Wymiary: 13 X 58 X 5,6 mm (szerokość X długość X grubość)
  • Zminiaturyzowany moduł bez obudowy - SMD
  • Waga modułu ok.6 gr
  • Zworka na płytce umożliwia przełączenie analogowej reprezentacji pomiaru: Wilgotność względna / wyliczony punkt rosy


Prosty niewielki moduł ułatwia pomiary wilgotności względnej i określanie punktu rosy w oparciu o pomiar temperatury i wilgotność w otoczeniu czujnika. Moduł umożliwia łatwe podłączenie do różnorodnych sterowników i mierników z wejściem 0...+10V lub cyfrowego szeregowego łącza TTL. Transmisja szeregowa podaje co ok. 2 sekundy zaktualizowaną wartość wilgotności, temperatury oraz wyliczonego punktu rosy. (Ramka danych ma ogólną postać: "H:39.00, T:25, R:10,08" gdzie H to wilgotność, T to temperatura zaś R to wyliczony punkt rosy).Transmisja szeregowa o prędkości 9600 bd przy temperaturze otoczenia +25 °C. Usługa hermetyzacji - poprzez lakierowanie uretanem lub zanurzenie w żywicy poliestrowej. Pokładowy stabilizator może mieć wpływ na dryf termiczny, odczyty i prędkość transmisji szeregowej. Wyższe napięcia zasilania (>10V) mogą wpływać na mierzoną temperaturę, wilgotność i dokładność transmisji szeregowej, ponieważ pokładowy stabilizator będzie się bardziej nagrzewał. Temperatury poniżej -10 °C mogą powodować problemy z transmisją cyfrową. Warto rozważyć odseparowanie obwodu modułu od czujnika przy niskich temperaturach. Moduł próbny / testowy, produkowany na zlecenie. Wykonanie połączenia zworki na obwodzie PCB powoduje przełączenie reprezentacji analogowej wyniku z wilgotności (gdy zworka jest rozwarta) na punkt rosy (gdy zworka zostanie zwarta). Aktualizacja pomiaru i osiąganie stosunkowo miarodajnych wyników wymaga długiego czasu. Moduł w prezentowanej wersji bazuje na czujniku DHT-11. Wersja V2 dostępna w przyszłości będzie posiadała czujnik DHT21 co zwiększy precyzję pomiarów.
